Описание
Трансформатор НАМИ-6 применяется в цепях переменного тока электрических установках с номинальным напряжением 6000 В и номинальной частотой 50 Гц при электрических измерениях, в релейной защите, в автоматике и сигнализации, в сетях с изолированной нейтралью.
НАМИ-6 является АНТИРЕЗОНАНСНЫМ трансформатором напряжения и не вступает в феррорезонанс с емкостями любых сетей, в том числе и с емкостями ненагруженных шин. Выдерживает повышение напряжения, вызванное феррорезонансом между емкостями сети и индуктивностями намагничивания других трансформаторов, как силовых, так и измерительных. Выдерживает однофазные металлические и дуговые замыкания сети на землю без ограничения длительности.
Данный тип трансформатора используется для присоединения измерительных приборов, вольтметров, ваттметров, частотомеров, счетчиков и прочих реле управления и защиты.
Технические характеристики НАМИ-6
Особо важная область применения НАМИ-6 — это контроль изоляции сети. Для этого в трансформаторе имеется дополнительная вторичная обмотка, которая при замыкании одной из фаз первичного напряжения на землю выдает напряжение 100 В, при котором срабатывает защита и сигнализация.
Для НАМИ-6 нагрузкой может быть активное, индуктивное или емкостное сопротивление.
Обмотка — слоевая, намотанная на цилиндр одна поверх другой. Состоит из обмоточного провода и изоляционных деталей. В комплект обмотки входят также емкостные кольца и электростатические экраны емкостной защиты от перенапряжений.

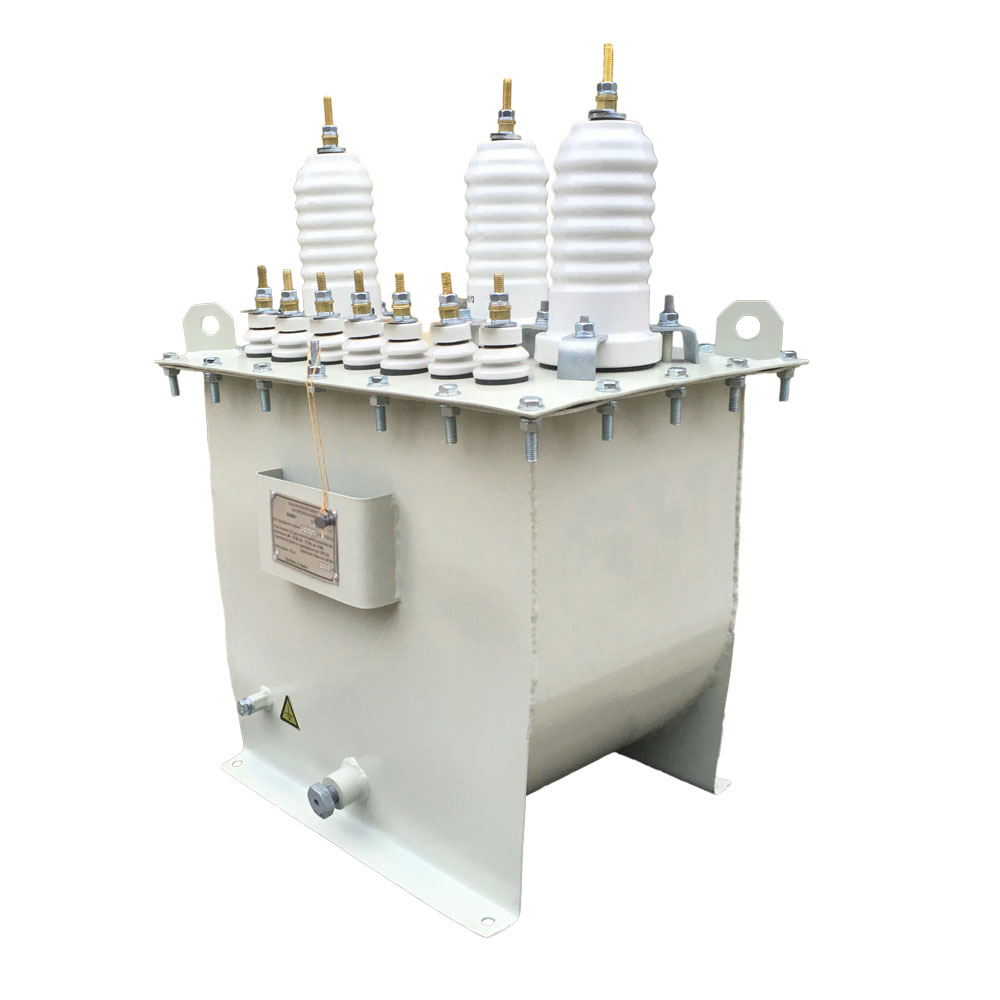

На крышке трансформатора смонтированы вводы первичного и вторичного напряжения, размещены пробки для доливки трансформаторного масла. В баке имеется пробка для взятия пробы и спуска масла, болт для заземления, на дне бака имеются четыре отверстия для крепления трансформатора на месте установки.

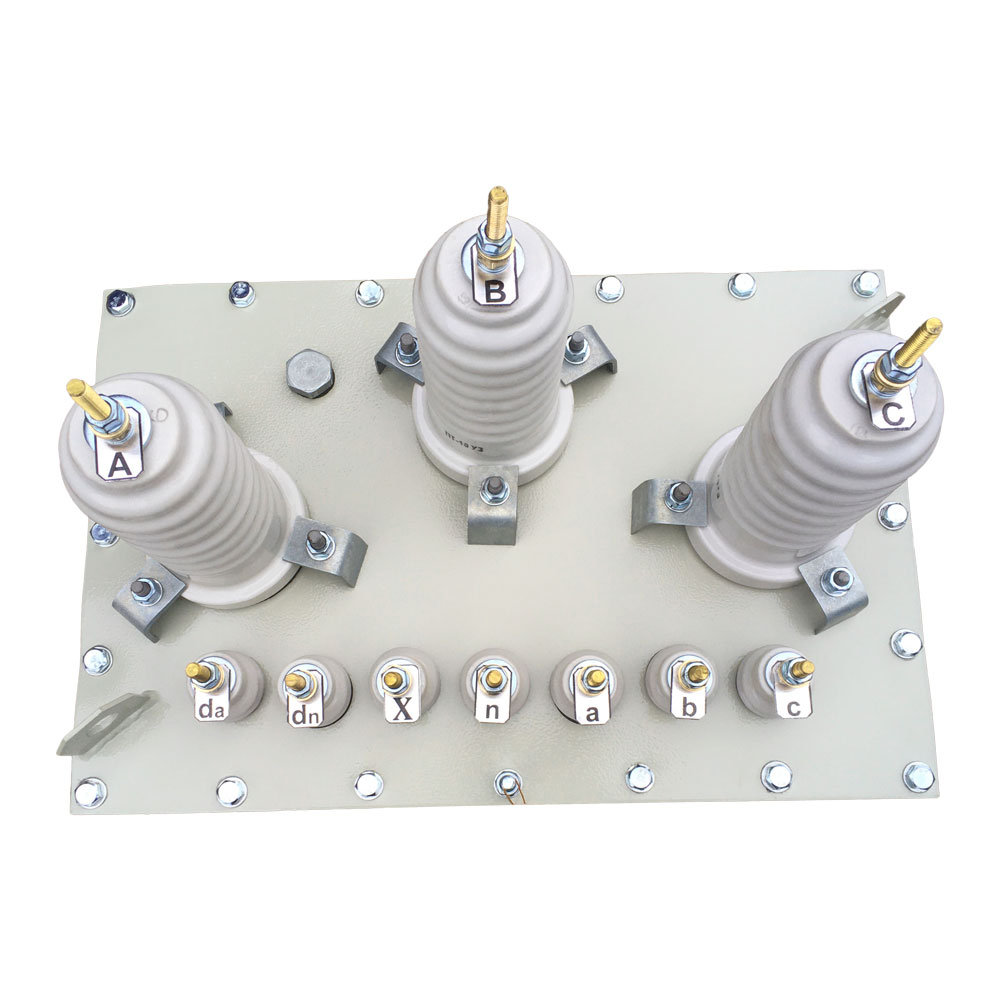

Маркировка фаз расположено на крышке бака у вводов ВН и НН. Обозначение места заземления выполнено специальным знаком.
Пломбирование бака трансформатора произведено на одном болте, крепящем крышку к раме бака и на пробке для слива масла.
Трансформаторы соответствуют ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Габаритные размеры НАМИ-6
Трансформатор состоит из двухфазного броневого магнитопровода прямой последовательности и однофазного броневого . Во избежание черезмерно больших потерь холостого хода, магнитопровод изготавливается из пластин толщиной 0,3 мм из высоколегированной электротехнической стали марки 3408.
Трансформатор является понижающим и рассчитан таким образом, чтобы при номинальном первичном напряжении, напряжение основной обмотки составляло 100 В с погрешностью, соответствующей классу точности.
Схема соединения НАМИ-6
