Описание
Трансформатор НТМИ-10 применяется в цепях переменного тока электрических установках с номинальным напряжением 10000 В и номинальной частотой 50 Гц при электрических измерениях, в релейной защите, в автоматике и сигнализации, в сетях с изолированной нейтралью.
Данный тип трансформатора используется для присоединения измерительных приборов, вольтметров, ваттметров, частотомеров, счетчиков и прочих реле управления и защиты.
Трансформатор состоит из трех однофазных трансформаторов. Магнитопровод броневого типа (трехстержневой). Во избежание черезмерно больших потерь холостого хода, магнитопровод изготавливается из пластин толщиной 0,3 мм из высоколегированной электротехнической стали марки 3408.
Технические характеристики НТМИ-10
Для НТМИ-10 нагрузкой может быть активное, индуктивное или емкостное сопротивление.
Тип обмотки — слоевая, намотанная на цилиндр одна поверх другой. Она состоит из обмоточного провода и изоляционных деталей. В комплект обмотки входят также емкостные кольца и электростатические экраны емкостной защиты от перенапряжений.

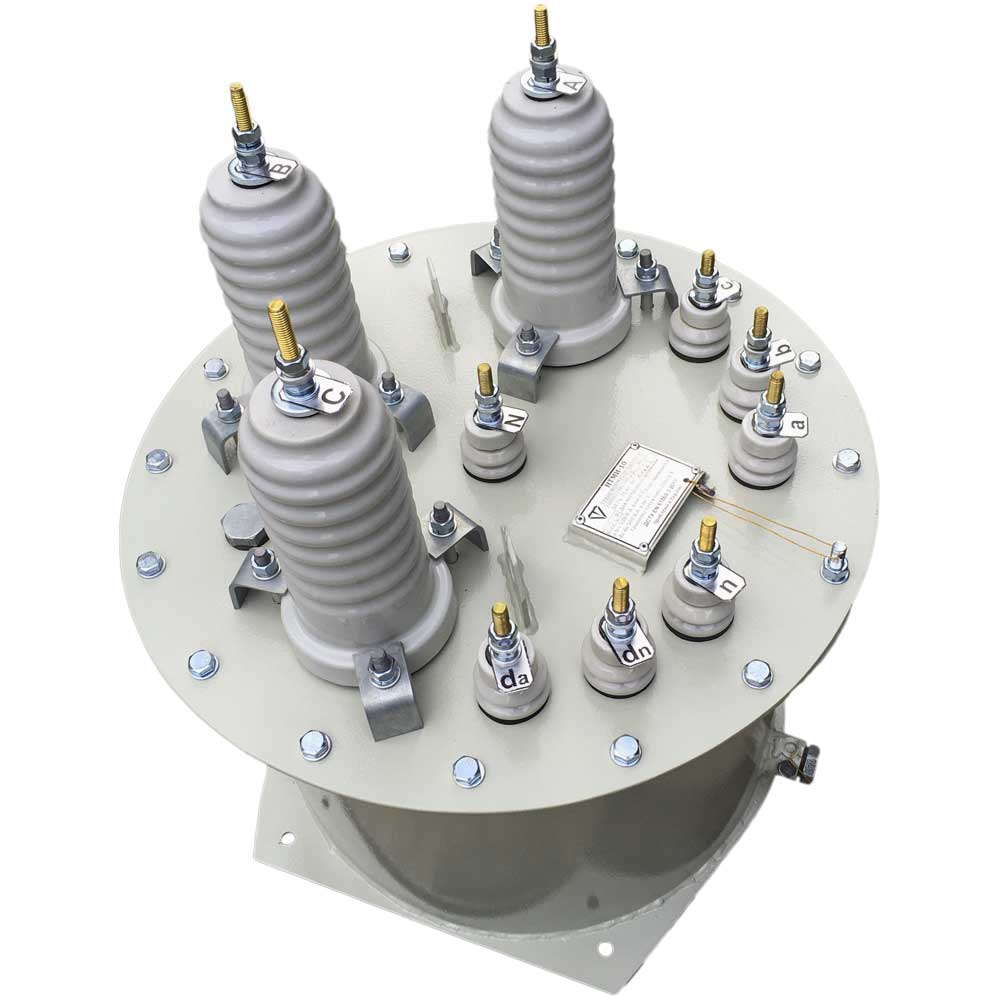

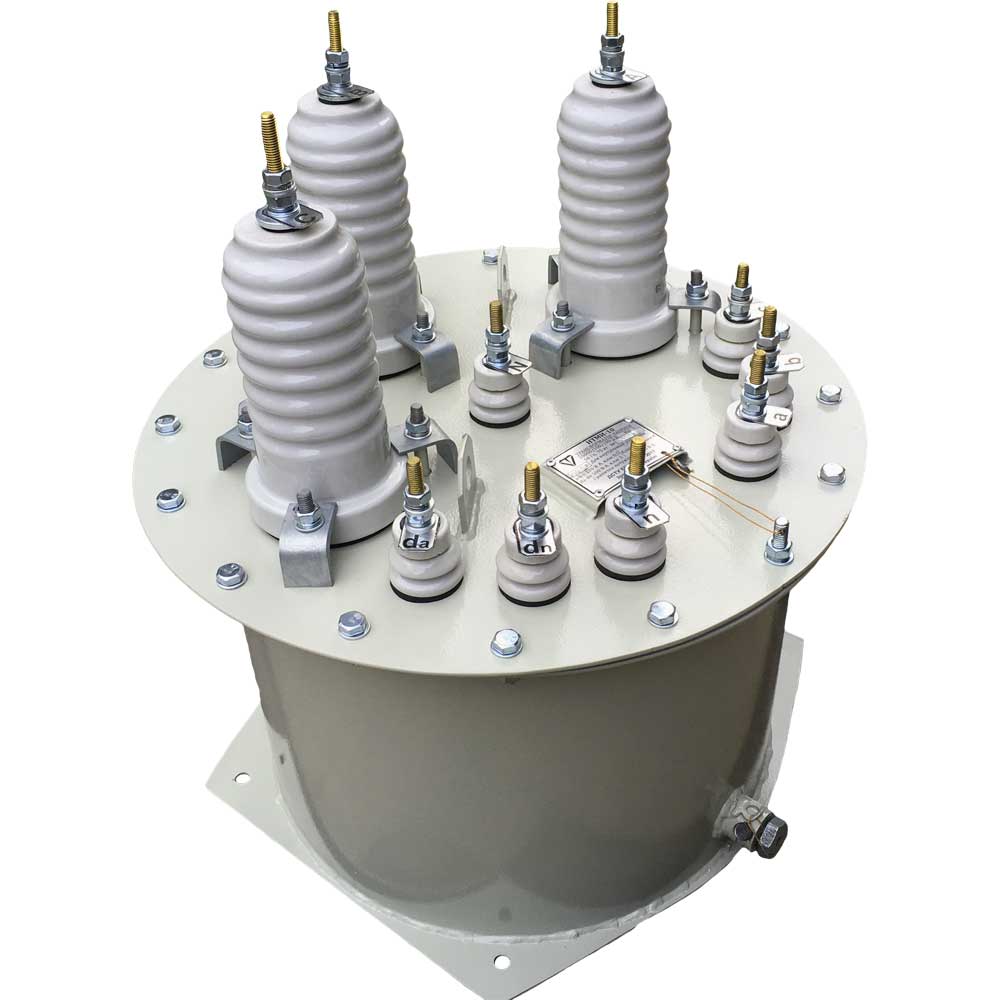

На крышке трансформатора смонтированы вводы первичного и вторичного напряжения, размещены пробки для доливки трансформаторного масла. В баке имеется пробка для взятия пробы и спуска масла, болт для заземления, на дне бака имеются четыре отверстия для крепления трансформатора на месте установки.

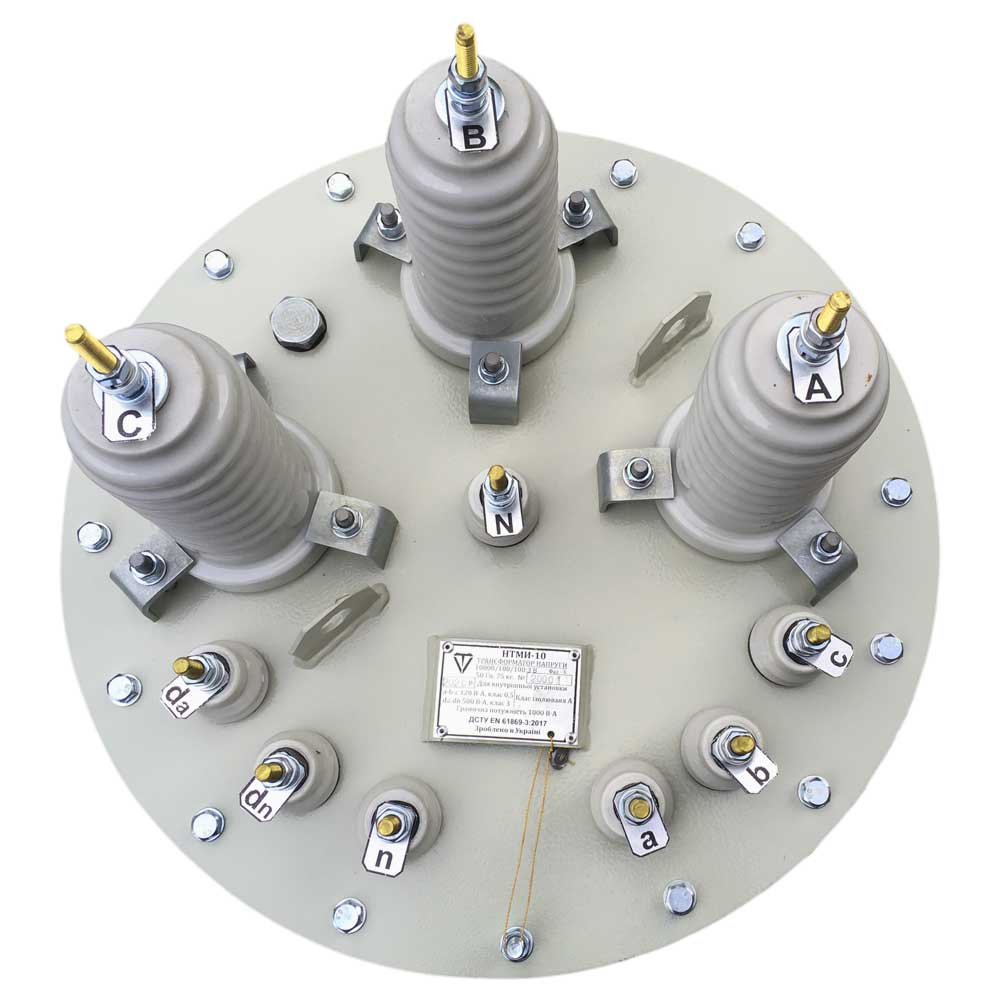

Маркировка фаз расположено на крышке бака у вводов ВН и НН. Обозначение места заземления выполнено специальным знаком.
Пломбирование бака трансформатора произведено на одном болте, крепящем крышку к раме бака и на пробке для слива масла.
Трансформаторы соответствуют ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Габаритные размеры НТМИ-10
Трансформатор является понижающим и рассчитан таким образом, чтобы при номинальном первичном напряжении, напряжение основной обмотки составляло 100 В с погрешностью, соответствующей классу точности.
Особо важная область применения НТМИ-10 — это контроль изоляции сети. Для этого в трансформаторе имеется дополнительная вторичная обмотка, которая при замыкании одной из фаз первичного напряжения на землю выдает напряжение 100 В, при котором срабатывает защита и сигнализация.
Схема соединения НТМИ-10
