Описание
Трансформатор ЗНОЛ-10 применяется в цепях переменного тока электрических установках с номинальным напряжением 10000 В и номинальной частотой 50 Гц при электрических измерениях, в релейной защите, в автоматике и сигнализации, в сетях с изолированной нейтралью.
Данный тип трансформатора используется для присоединения измерительных приборов, вольтметров, ваттметров, частотомеров, счетчиков и прочих реле управления и защиты.
Трансформатор состоит из магнитопровода стержневого типа. Во избежание чрезмерно больших потерь холостого хода, магнитопровод изготавливается из пластин толщиной 0,3 мм из высоколегированной электротехнической стали марки 3408.
Трансформатор является понижающим и рассчитан таким образом, чтобы при номинальном первичном напряжении, напряжение основной обмотки составляло 100 В с погрешностью, соответствующей классу точности.
Технические характеристики ЗНОЛ-10

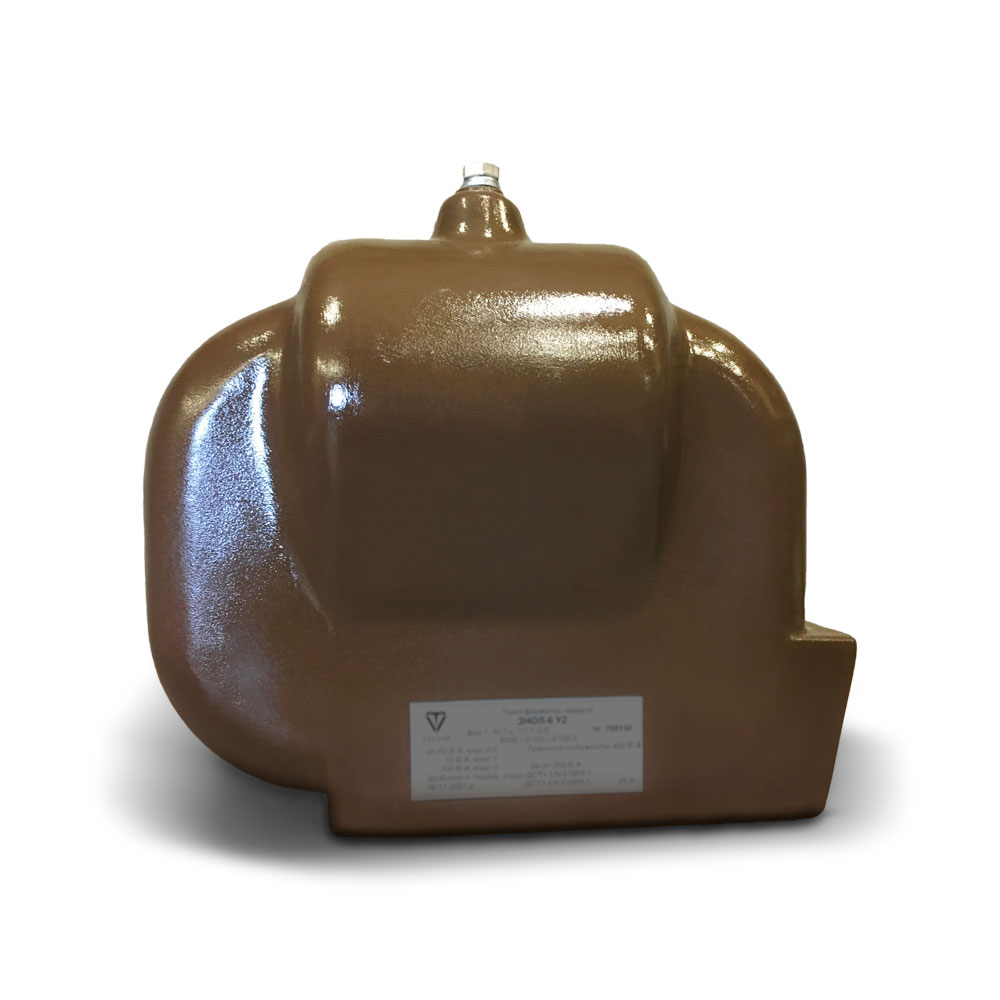

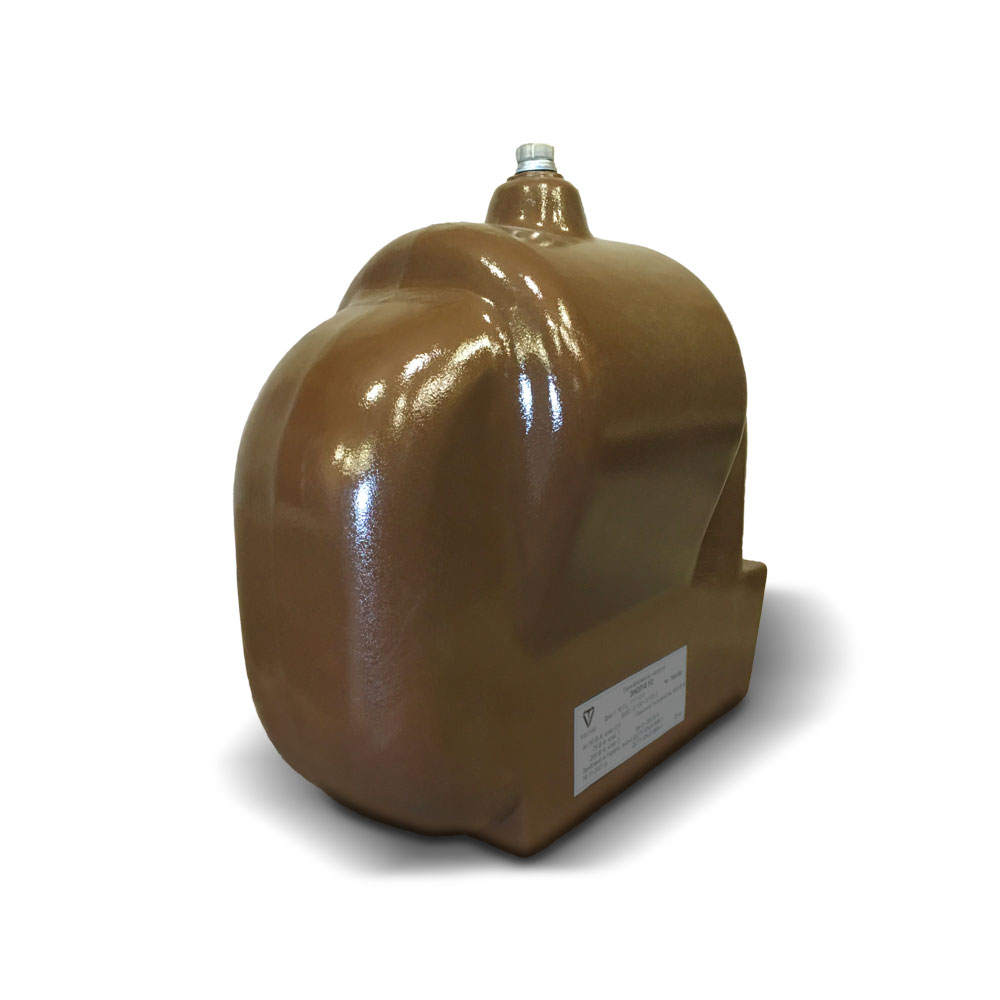

Наличие литого корпуса обеспечивает надежную защиту внутренних частей от механических повреждений и проникновения влаги.

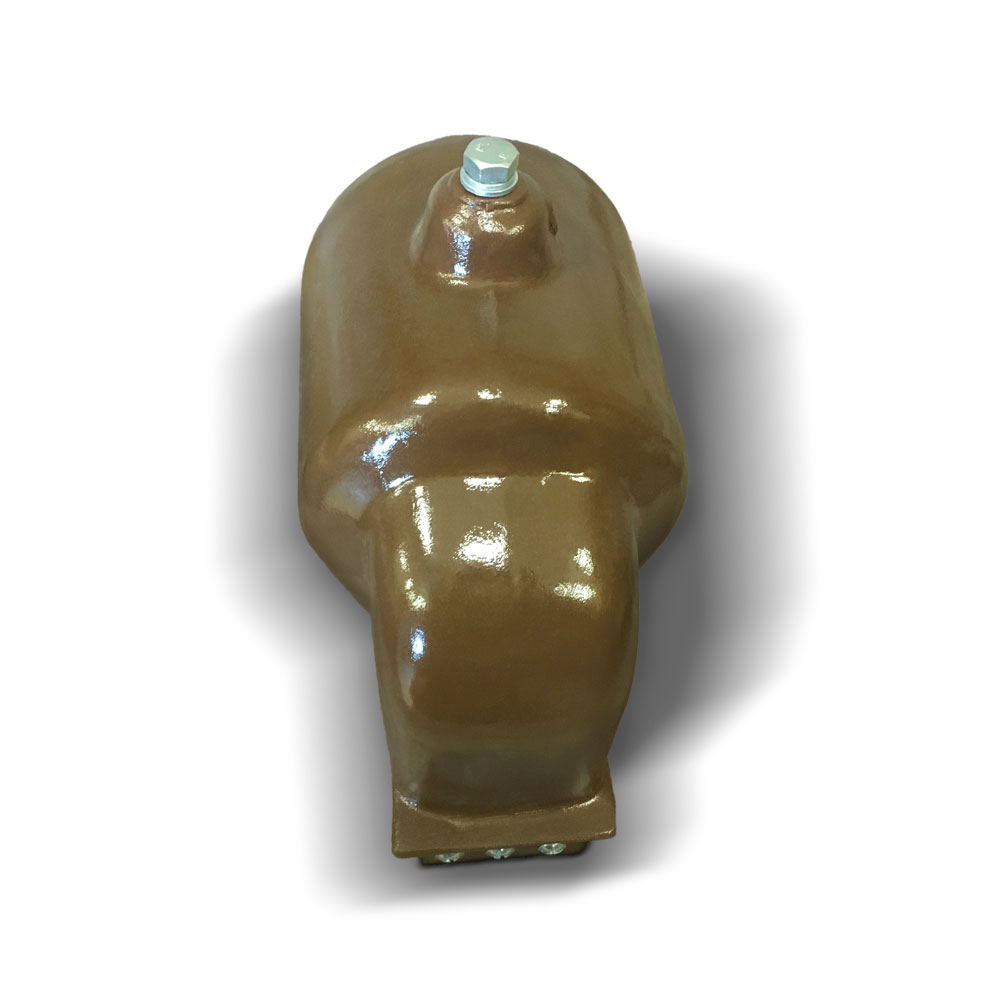

Выводы первичной обмотки выполнены в виде круглых вводов. Они имеют отверстия и снабжены крепёжными болтами с гайками и шайбами. Сбоку корпуса имеется метка N, сверху метка A, обозначающие начало и конец первичной обмотки.
Выводы вторичных обмоток расположены на боковой поверхности корпуса и снабжены метками n и a, dn и da обозначающими начала и концы вторичных обмоток.
В нижней части ЗНОЛ-10 имеются четыре отверстия, предназначенные для крепления трансформатора. Там же установлено посадочное место для болта заземления. На боковой поверхности расположена табличка с техническими характеристиками трансформатора напряжения.
Трансформаторы соответствуют ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Габаритные размеры ЗНОЛ-10
Особо важная область применения ЗНОЛ-10 — это контроль изоляции сети. Для этого в трансформаторе имеется дополнительная вторичная обмотка, которая выдает напряжение 100/3 В.
Для ЗНОЛ-10 нагрузкой может быть активное, индуктивное или емкостное сопротивление.
Тип обмотки — слоевая, намотанная на цилиндр одна поверх другой. Она состоит из обмоточного провода и изоляционных деталей. В комплект обмотки входят также емкостные кольца и электростатические экраны емкостной защиты от перенапряжений.
Крепление первичной обмотки в конструкции и одновременно изолирование её от вторичных обмоток и заземлённых частей осуществляется за счет заливки обмоток эпоксидным компаундом, образующим сплошной изоляционный корпус.
Схема соединения ЗНОЛ-10
