Описание
Трансформаторы тока ТПЛУ-10 предназначаются для передачи информации измерительным приборам. Они устанавливаются в цепях высокого напряжения или в цепях с большим током, то есть в цепях, в которых невозможно непосредственное включение измерительных приборов. К вторичной обмотке трансформатора подключаются амперметры, ваттметры, счетчики, устройства защиты и сигнализации.
ТПЛУ-10 — представляет собой проходной многовитковой трансформатор с литой изоляцией на номинальное напряжение 10 кВ. Устанавливается в комплектные распределительные устройства (КРУ) внутренней установки переменного тока с частотой 50-60 Гц.

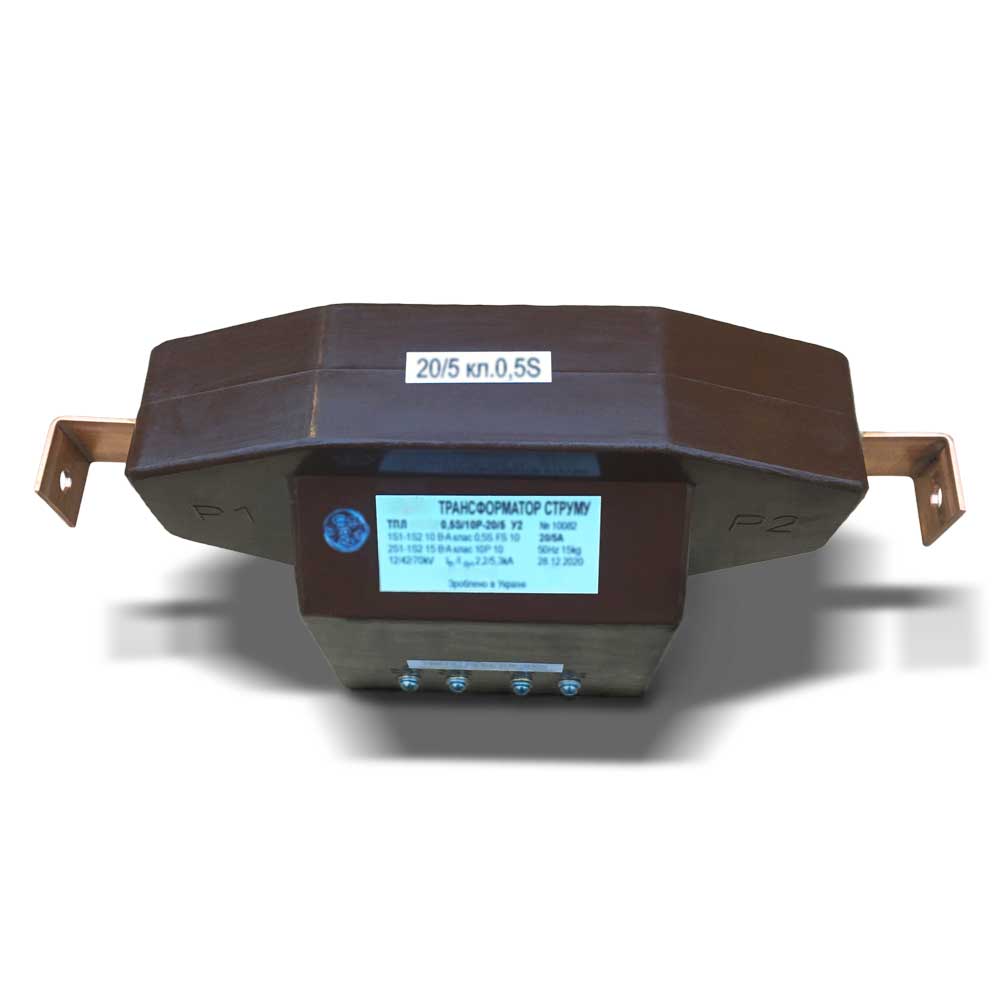

Трансформатор тока ТПЛУ-10 состоит из двух расположенных рядом тороидальных сердечников, на которых расположены катушки вторичных обмоток, намотанные из круглого изолированного провода. Катушки вторичных обмоток охватываются общей первичной обмоткой, также имеющей вид круглой катушки, выполненной из изолированного медного провода или голой полосовой меди (в зависимости от величины номинального первичного тока).
Технические характеристики ТПЛУ-10
В нижней части ТПЛУ-10 имеются четыре отверстия, предназначенные для крепления трансформатора. Там же установлено посадочное место для болта заземления. Со стороны выводов вторичной обмотки расположена табличка с техническими характеристиками трансформатора тока.
Номинальный первичный ток: от 5 до 1500 А, с промежуточными значениями. Номинальный вторичный ток: 5А.
Трансформаторы тока ТПЛУ-10 при температуре окружающего воздуха +35° допускают длительную перегрузку первичным током, составляющим 10% от номинального, при условии, что подводящие ток шины выбраны исходя из температуры перегрева 45° при 110% номинального тока.
Применение литой изоляции делает трансформаторы тока ТПЛУ-10 пригодными для работы в тропических условиях в сетях с номинальным напряжением 6 кВ.
Трансформаторы соответствуют ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.
Габаритные размеры ТПЛУ-10
Крепление первичной обмотки в конструкции и одновременно изолирование её от вторичных обмоток и заземлённых частей осуществляется за счет заливки обмоток эпоксидным компаундом, образующим сплошной изоляционный корпус.
Наличие литого корпуса обеспечивает надежную защиту внутренних частей от механических повреждений и проникновения влаги.
Выводы первичной обмотки выполнены в виде плоских скоб, выступающих из торцов корпуса. Скобы снабжены крепёжными болтами с гайками и шайбами. Вблизи скоб на боковой поверхности корпуса имеются метки Р1 и Р2, обозначающие начало и конец первичной обмотки.
Выводы вторичных обмоток расположены на боковой поверхности корпуса и снабжены метками 1S1 и 1S2, 2S1 и 2S2 обозначающими начала и концы вторичных обмоток.
