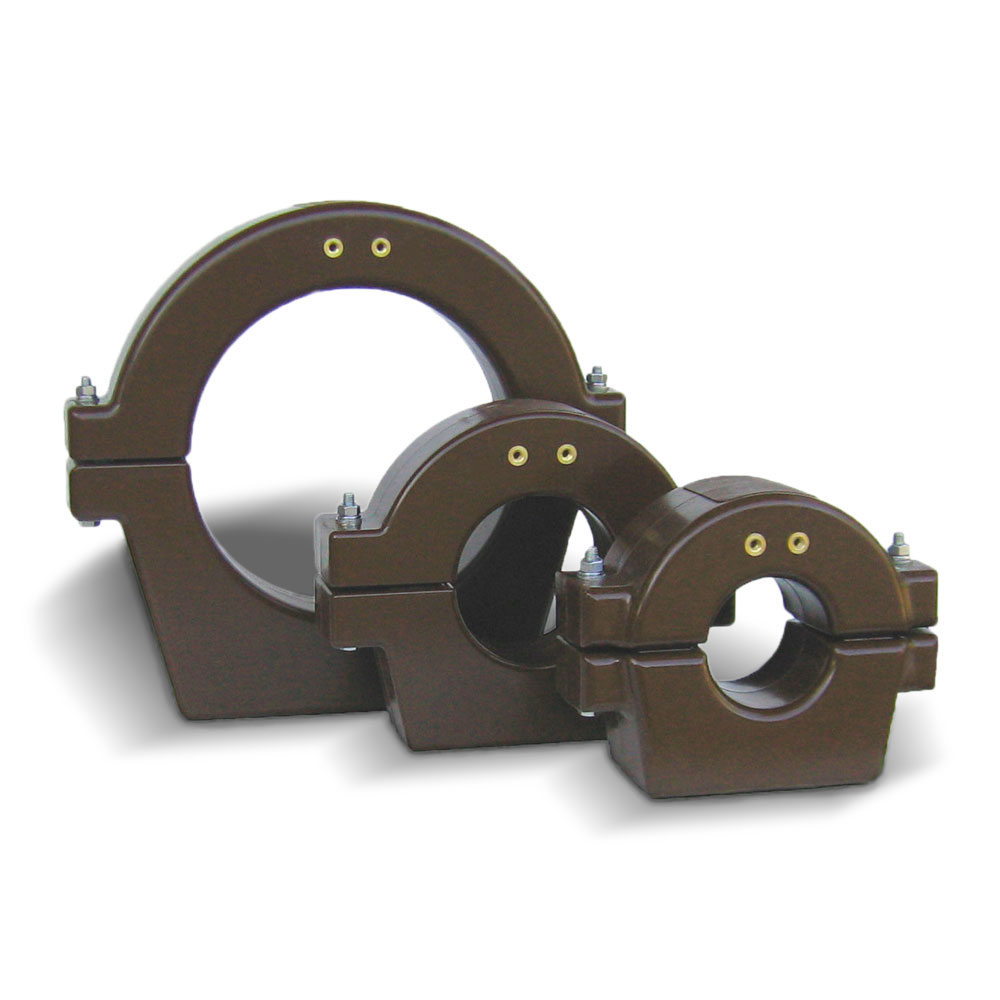

ТЗРЛ — трансформатор тока нулевой последовательности. Они применяются в схемах защит от замыканий на землю в кабельных линиях. Трансформаторы тока типа ТЗРЛ надевается на трехфазный кабель диаметром 70, 100 или 200 мм.
Для того чтобы иметь возможность установить ТТ нулевой последовательности на действующую кабельную линию, реализован разъемный трансформатор нулевой последовательности данного типа.
Сам трансформатор состоит из двух отдельных частей. В каждой части залита половина тороидального ленточного магнитопровода. Торцы магнитопровода в месте разъема шлифуют для обеспечения минимального зазора.
Технические характеристики ТЗРЛ
Основным параметром ТТ нулевой последовательности является ток нулевой последовательности (он является первичным током), при котором происходит срабатывание сигнала в цепи релейной защиты.
Эта характеристика зависит как от самого трансформатора , так и от параметров подключенного к нему реле. Она называется чувствительностью защиты.
Чувствительность защиты высокая при малой длине средней линии магнитопровода. В связи с этим окно трансформатора необходимо выбрать минимальным по диаметру.
Трансформаторы соответствуют ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Устройство и принцип работы трансформаторов тока нулевой последовательности читай в <<СТАТЬЕ>>.
Габаритные размеры ТЗРЛ
После установки на кабель, части трансформатора соединяют с помощью стяжных шпилек.
Вторичная обмотка трансформатора, более 30 ампер-витков, намотана на тороидальный магнитопровод верхней половины трансформатора. В нижней части трансформатора залита вторая часть магнитопровода и две монтажные втулки с резьбой, с помощью которых он крепится в электроустановке.
При симметричном токе в трехфазном кабеле, суммарный ток и поток в магнитопроводе равны нулю.
При замыкании на землю одной или двух фаз кабеля симметрия токов изменяется, появляется нескомпенсированный ток нулевой последовательности, под действием которого индуцируется э.д.с. во вторичной обмотке ТТ (ТЗРЛ) и подается сигнал на реле.
Схема соединения ТЗРЛ
