Описание

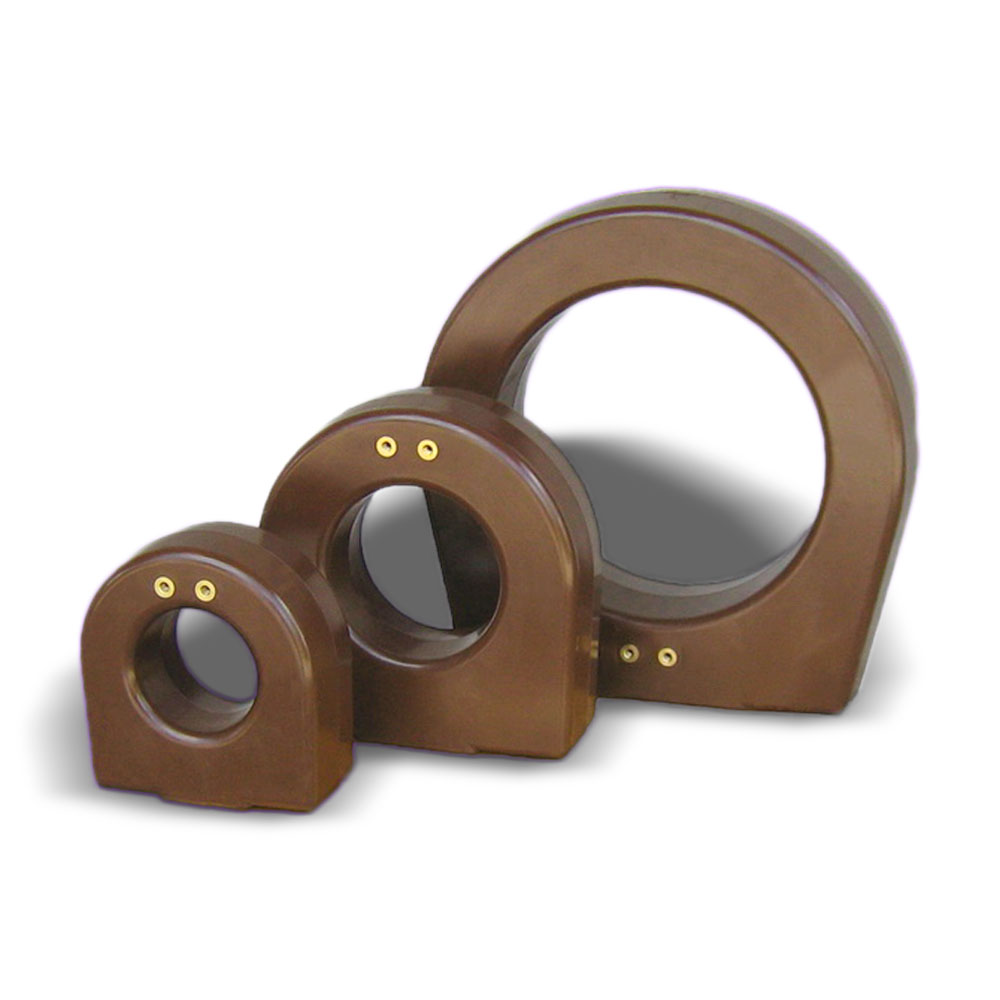

ТЗЛМ — трансформатор тока нулевой последовательности. Они применяются в схемах защит от замыканий на землю в кабельных линиях. Трансформаторы тока типа ТЗЛМ надевается на трехфазный кабель диаметром 70, 100 или 200 мм.
Для того чтобы иметь возможность установить ТТ нулевой последовательности на действующую кабельную линию необходимо её отключение.

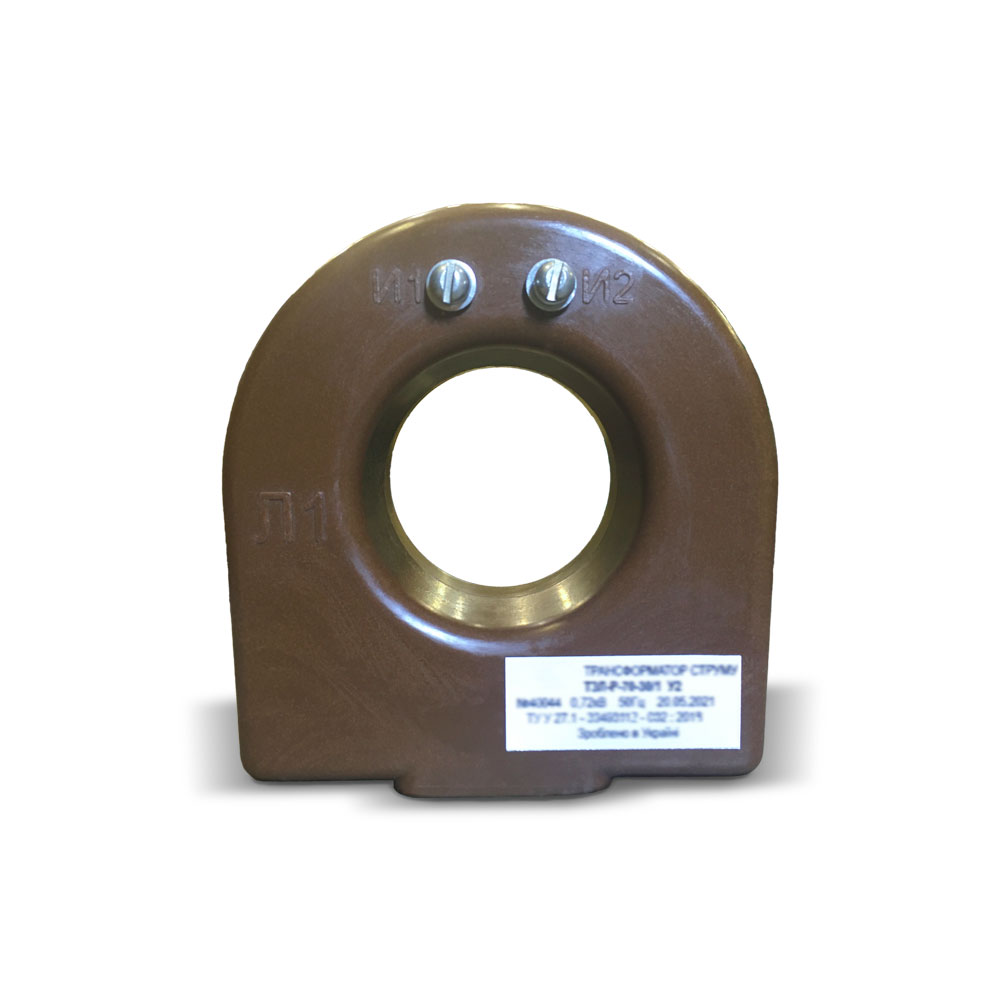

Сам трансформатор состоит из монолитной цельной конструкции. Внутри расположен тороидальный ленточный магнитопровод.
Технические характеристики ТЗЛМ

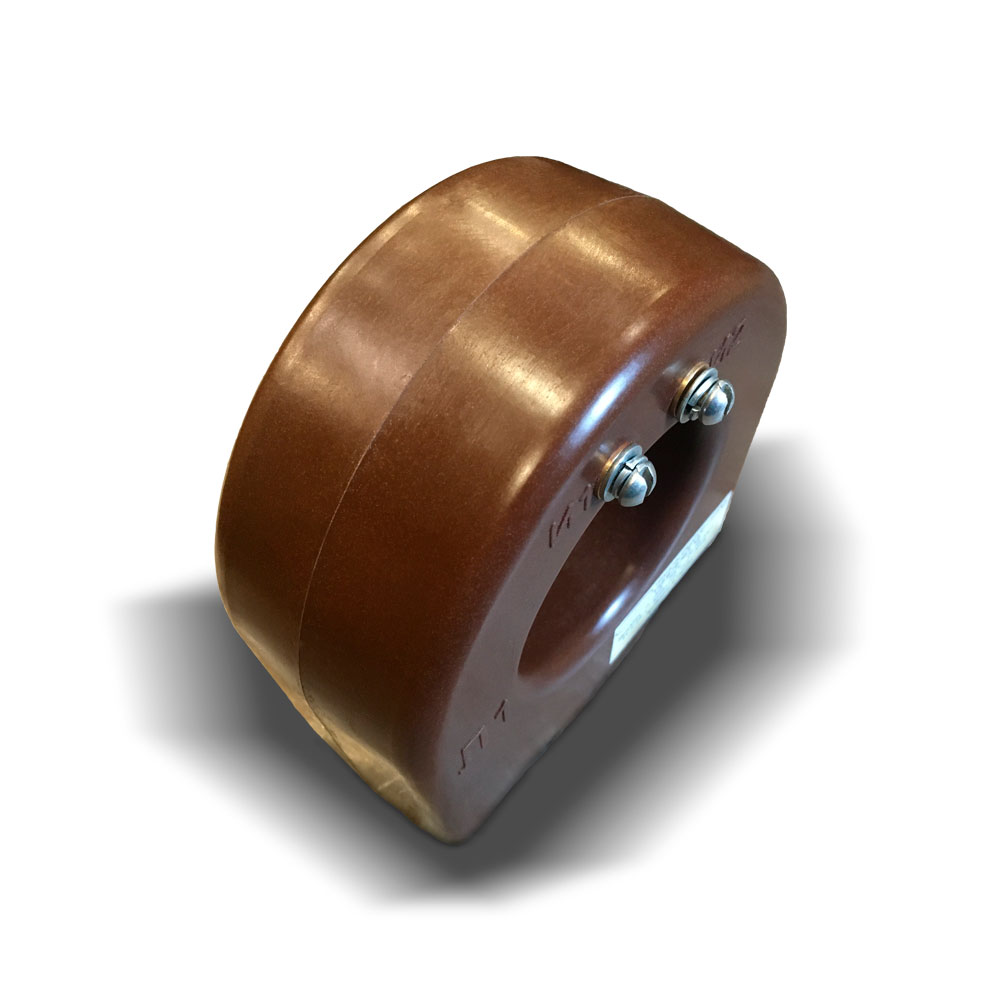

Вторичная обмотка трансформатора, более 30 ампер-витков, намотана на тороидальный магнитопровод. В нижней части трансформатора залиты две монтажные втулки с резьбой, с помощью которых он крепится в электроустановке.
При симметричном токе в трехфазном кабеле, суммарный ток и поток в магнитопроводе равны нулю. При замыкании на землю одной или двух фаз кабеля симметрия токов изменяется, появляется нескомпенсированный ток нулевой последовательности, под действием которого индуцируется э.д.с. во вторичной обмотке ТТ (ТЗЛМ) и подается сигнал на реле.
Основным параметром ТТ нулевой последовательности является ток нулевой последовательности (он является первичным током), при котором происходит срабатывание сигнала в цепи релейной защиты. Эта характеристика зависит как от самого трансформатора , так и от параметров подключенного к нему реле. Она называется чувствительностью защиты.
Габаритные размеры ТЗЛМ
Чувствительность защиты высокая при малой длине средней линии магнитопровода. В связи с этим окно трансформатора необходимо выбрать минимальным по диаметру.
Трансформаторы соответствуют ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Устройство и принцип работы трансформаторов тока нулевой последовательности читай в <<СТАТЬЕ>>.
Схема соединения ТЗЛМ
